ORDINATOR status report, 1983

This was the first ORDINATOR status report; probably dating from early 1983. It explains the ORDINATOR memory management unit and bus structure.

The original document was hand-written by Luc. The notes in red were added by Nico during review.

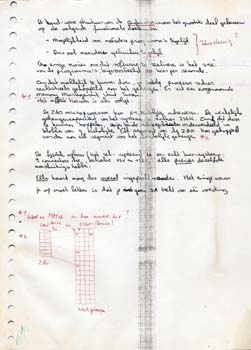

status report, page 1
page 1

De hard-ware structuur van de Ordinator is voor het grootste deel gebaseerd op de volgende functionele doeleinden
- Mogelijkheid voor méérdere programma's tegelijk
- Dus ook meerderer gebruikers tegelijk
De enige manier om dit software te realiseren is het snel afwisselen van de programma's, bijvoorbeeld 10 keer per seconde.

Om dat makkelijk te kunnen doen, is de processor-adres bus niet rechtstreeks gekoppeld aan het geheugen. Er zit een zogenaamde *1 [Memory Management Unit] tussen.

Het effect hiervan is als volgt:
De Z80 microprocessor kan 64 Kilobyte adresseren. De werkelijke geheugencapaciteit van het systeem is echter 256K. Om dit door te kunnen koppelen, zijn beide adresgebieden onderverdeels in blokken van 4 Kilobyte. Elk segment van de Z80 kan gekoppeld worden aan elk segment van het werkelijke geheugen. *2
De fysisch opbouw (het rek-systeem) is een echt bus-systeem: 9 connectors die, behalve +5V en +12V, alle precies dezelfde aansluitingen hebben.

Elke kaart mag dus overal ingeprikt worden. Het enige waar je op moet letten is dat je geen 5A trekt van één voeding.

*1 Wat is MMU en hoe werkt het?

*2 Z80 segments pointing at memory segments


status report, page 2
page 2

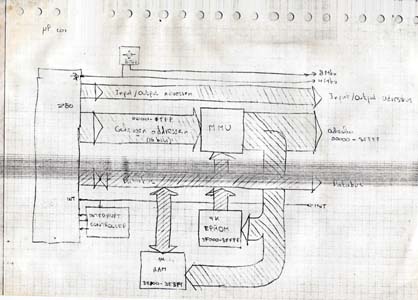

This page contains a block diagram of the CPU board featuring Z80, MMU, 4K EPROM, 1K RAM and INTERRUPT CONTROLLER.

status report, page 3
page 3

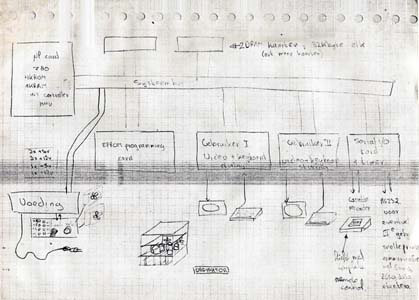

This page contains a block diagram of the system featuring
